纏繞芯模按照其結構不同可分為整體式芯模和組合裝配式芯模兩大類。
    整體式芯模
        一、整體式芯模
    多采用易敲碎、易溶或易熔的材料，如可溶或易熔鹽類、低熔點合金等材料制造。在制造芯模時，先將其加熱熔化鑄造成空心或?qū)嵭牡臍んw（取決于模具的尺寸要求），脫模時加入熱水或蒸氣使之溶解即可。
        二、組合裝配式芯模
    可分為分瓣式、隔板式、捆扎式、框架裝配式等。

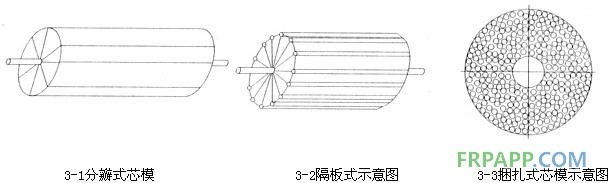

    分瓣式圖3-10采用弓形鋁合金片構成回轉體，外表面涂刮一層石膏層，最后進行機械加工。
    隔板式圖3-2。采用石膏隔板支撐金屬細管，捆扎后外表面刮石膏。捆扎式圖3-3，用金屬管捆扎成芯模，外表層刮石膏。
    框架裝配式全部采用金屬構件裝配，外表層刮石膏。


        由于組合裝配式芯模是纏繞芯模的主要形式，以下結合石膏隔板組合式芯模、管道芯模來做詳細的說明。
      （一）石膏隔板組合式芯模

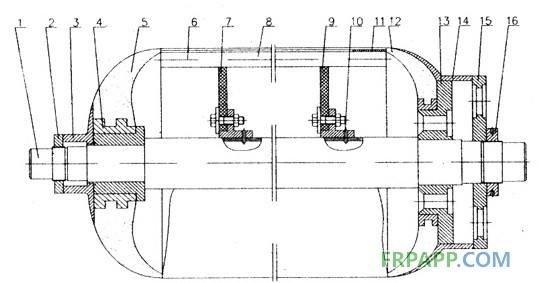

       石膏隔板組合式芯模由芯軸、預制石膏板、鋁管及石膏面層等部分構成，詳細結構圖3-4a由于石膏本身的特性，在產品需高溫固化時，會因石膏脫水而對產品的質量產生一定的影響。

 1一芯軸2一螺母3一金屬嘴4一金屬環（不銹鋼）5一封頭 6一圓筒（石膏）7一隔板（GRP）8一鋁管9一石膏板10一銷釘11一紙繩12一封頭（石膏）13一軸套（不銹鋼）14一金屬嘴（鋁）15一加緊盤16一螺母
                                          圖3-4石膏隔板組合式芯模結構示意圖
